SSD630 （六相）







              SSD330B系列（三相工控）

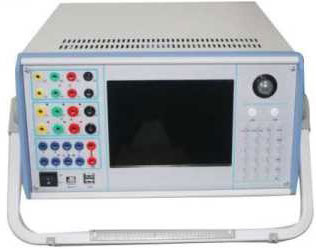

SSD系列采用一體化設計。內置高品質精巧工控機，電流并聯可達150A -既百對傳統的各種繼電器及保護裝置進行試驗，
也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。單機即可完成

型號	SSD330系列（三相單片機）	SSD330B系列（三相工控）	SSD630 （六相）
交流電流	三相，0-40A/相	三相，0-40A/相	六相，0-30A/相
交流電壓	四相，0-120V/相	四相，0-120V/相	六相，0-120V/相
直流電流	0-30A/相
直流電壓	0-160V, 170VA	0-160V/相，相間0-320V, 140VA
輸出精度	<0.2%	<0.2%	<0.2%
帶負載能力	交流電流，max450VA,交流電壓，maxlOOVA
總諧波畸變率THD%	交流電流，＜0.5% 交流電壓，＜0.5%	交流電流，＜0.5% 交流電壓，＜0.5%	交流電流，＜0.5% 交流電壓，＜0.5%
電流穩定度	<0.1%	<0.1%	<0.1%
電壓電流同步性	<20us
合閘相位控制范圍及分辨率	0?360°分辨率0.001°
移相范圍及分辨率	0-360° 分辨率0.001°
開關量	開入量7對，開出兩2對	開入量8對，開出兩4對	開入量8對，開出兩4對
時間測量范圍及分辨率	1.0~99.9ms, 0.01ms; 100~999ms, 0.01ms ； 1-9.99s, 1ms; 10?99.9s, 0.01s;
